Воздухосборники с номинальными объемами: 0,5; 1,0; 1,6; 2,0; 3,2; 4,0; 6,3; 8,0; 10; 16; 20; 25 м³ и рабочим давлением: 0,8 МПа (8 кгс/см²) предназначены для уменьшения колебания давления в воздухопроводах и для создания запаса воздуха при работе воздушных компрессоров с давлением нагнетания до 1,4 МПа (14 кгс/см²).
Воздухосборники предназначены для эксплуатации в районах с сейсмичностью менее 7 баллов по двенадцатибальной шкале. Допускается при замене опор-стоек на опоры цилиндрические эксплуатация воздухосборников высотой менее 10 м в районах с сейсмичностью до 9 баллов, а при высоте воздухосборников более 10 м – при условии подтверждения расчетом на прочность от сейсмических воздействий.
Климатическое исполнение воздухосборников:

• При поставке в районы с умеренным и холодным климатом – УХЛ по ГОСТ 15150;
• При поставке в районы с тропическим климатом – Т1 по ГОСТ 15150;

Воздухосборники могут эксплуатироваться в режиме малоциклового нагружения – периодический подъем и сброс давления. Режим малоциклового нагружения должен указываться предприятием-потребителем при заказе воздухосборника.
По заявке заказчика воздухосборники могут изготавливаться объёмом 32, 40, 50 м³ или всёх указанных объёмов с другим рабочим давлением. При этом заказчик должен указать максимально – допустимую производительность компрессора.
Исполнение по материалам:

• материал корпуса Ст3пс5, температура от минус 20°С до плюс 180°С;
• материал корпуса 09Г2С-6, температура от минус 40°С до плюс 180°С;
• материал корпуса 09Г2С-8, температура от минус 60°С до плюс 180°С.

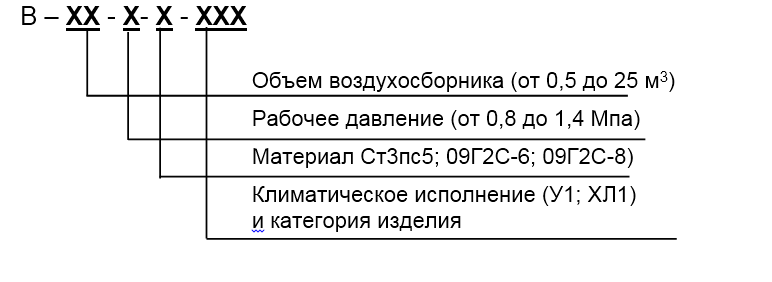

Структурная схема условного обозначения

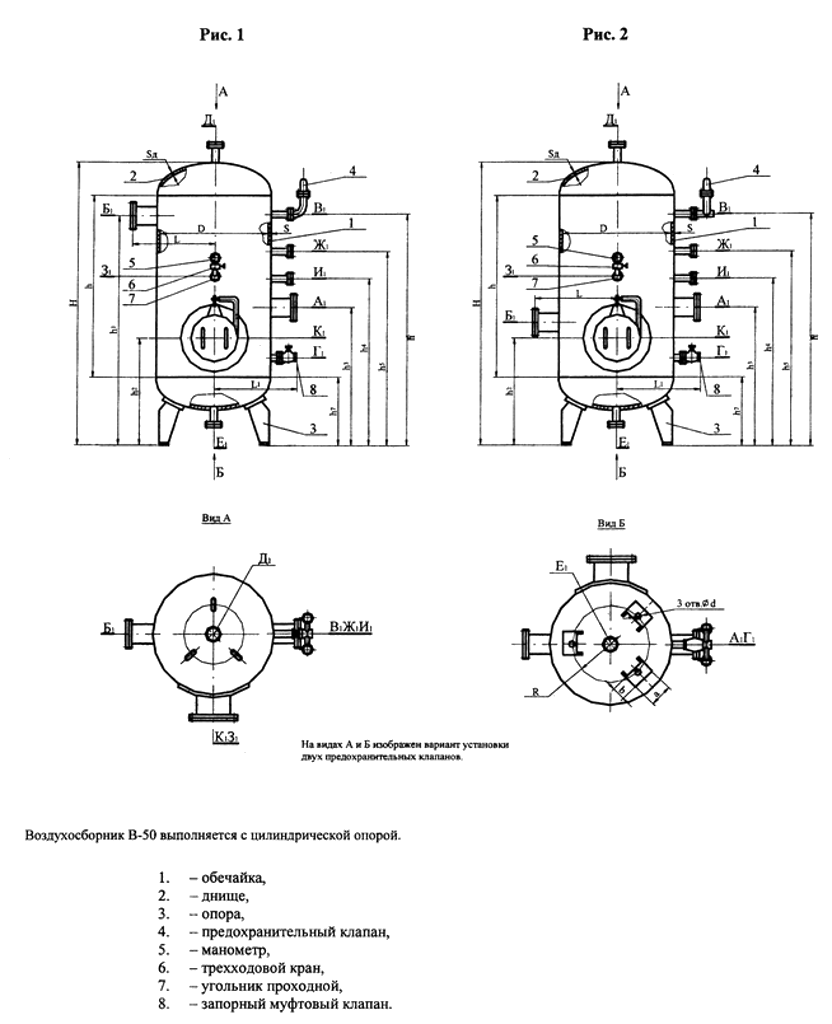

Основные параметры и размеры

Типораз.	V ,м3	P, МПа (кгс/см2)	D, мм	S*, мм	SД*, мм	Н, мм	L, мм	L1, мм	R, мм	a, мм	b, мм	d, мм	М, кг
В-1	1	0,9(9,0) 1,0(10,0) 1,54(15,4)	800	6, 6, 8	6, 6, 8	2340	500	560	360	130	110	19	415 415 520
В-1,6	1,6	0,9(9,0) 1,0(10,0) 1,54(15,4)	1000	6, 8, 10	6, 8, 10	2300	600	660	460	130	110	19	695 825 945
В-2	2	0,9(9,0) 1,0(10,0) 1,54(15,4)	1000	6, 8, 10	6, 8, 10	2900	610	660	460	160	130	24	8 009 501 110
В-3,2	3,2	0,9(9,0) 1,0(10,0) 1,54(15,4)	1200	8, 8, 10	8, 8, 10	3160	720	760	550	160	130	24	119 511 951 420
В-4	4	0,9(9,0) 1,0(10,0) 1,54(15,4)	1200	8, 8, 10	8, 8, 10	3860	720	720	550	160	130	24	138 513 851 655
В-6,3	6,3	0,9(9,0) 1,0(10,0) 1,54(15,4)	1400	8, 10, 12	8, 10, 12	4565	830	830	630	200	160	35	183 021 902 545
В-8	8	0,9(9,0) 1,0(10,0) 1,54(15,4)	1600	8, 10, 12	8, 10, 12	4415	940	960	705	200	160	35	199 523 902 790
В-10	10	0,9(9,0) 1,0(10,0) 1,54(15,4)	1600	8, 10, 12	8, 10, 12	5515	940	960	705	230	200	35	244 529 403 430
В-16	16	0,9(9,0) 1,0(10,0) 1,54(15,4)	2000	10, 12 ,14	10, 12, 14	5520	1150	1160	905	290	250	42	378 544 155 075
В-20	20	0,9(9,0) 1,0(10,0) 1,54(15,4)	2000	10, 12, 14	10, 12, 14	6870	1150	1160	905	290	250	42	445 552 156 000
В-25	25	0,9(9,0) 1,0(10,0) 1,54(15,4)	2200	10, 12, 16	10, 12, 16	7155	1250	1260	1002	390	340	42	528 561 757 935
