Аппараты типа ИУ

Полные характеристики

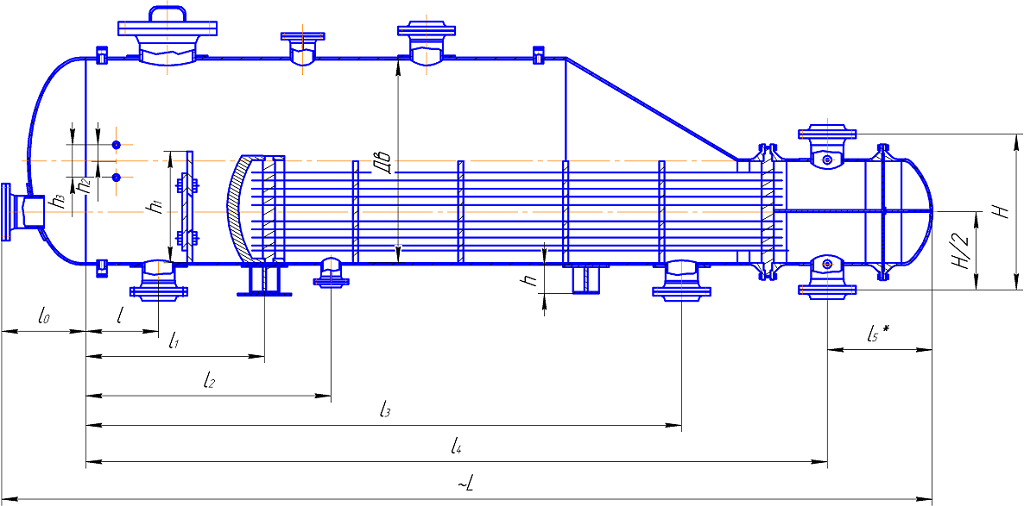

Основные размеры испарителей типа ИУ

Внутренний диаметр кожуха	Внутренний диаметр распределительной камеры	Давление, МПа		Н±6	Н/2±3	h±3	h₁	h₂	h₃	~L	l₀	l±3	l₁±3	l₂±3	l₃±3	l₄±5	l^*₅	А	Ду₁	Ду₂	Ду₃	Ду₄
		ИУ								ИУ							ИУ
		В кожухе	В трубах							ИУ							ИУ
800	500***	1,6		884	442	616	565	245	370	7900	460	350	1200	1750	6390	7120	320	150	250	150	200	100
800	500***	2,5	4,0	884	442	616	565			7990	460		1200		6390	7210	320	150	250	150
1000	600***	1,6	2,5	984	492	716	665			8110	525		1450		6400	7205	380	200	300	200
1000	600***	2,5		984	492	716	665			8110	525		1450		6400	7205	380	200	300	200
1200	700***	1,6		1088	544	816	765	325	670	8530	575		1200		6280	7335	440	250	350	250	250	150
1200	700***	2,5		1088	544	816	765			8530	575				6280	7335	440	250	350
1400	800	1,6		1188	594	920	865			8820	630				6400	7690	500	300	400
1400	800	2,5		1188	594	920	865			8820	630				6400	7690	500	300	400
1600	900	1,6		1332	666	1020	965			9000	705		1000	1550	6300	7735	560	350	500	300
1600	900	2,5		1332	666	1020	965			9000	705				6300	7735	560	350		300
1800	1000	1,6		1392	696	1124	1170	355		9280	760	400			6350	7950	570	400		250
	1000	2,5		1392	696					9280					6350	7950	570	400
	1100	1,6		1492	746					9300			1200	1750	6370	7940	600	350
	1100	2,5		1492	746					9300			1200	1750	6370	7940	600	350
2000	1200	1,0 **	1,6	1694	847	1228	1300			9610	790		1600	1610	6560	8210	610	400				200
		1,6				1228				9610						8210	610
		2,5				1238				9700						8260	650

*Размер для справок. **Фланцы на штуцерах следует применять на Ру 1,6 МПа. ***Допускается изготавливать распределительные камеры аппаратов из труб диаметром 530, 630, 720 мм

Поверхность теплообмена по наружному диаметру труб аппаратов типа ИУ

Внутренний диаметр кожуха Дв, мм	Внутренний диаметр распределительной Камеры Д1, мм	Наружный диаметр труб, мм	Количество теплообменных труб	Число ходов по трубам	Поверхность теплообмена, м²
Внутренний диаметр кожуха Дв, мм	Внутренний диаметр распределительной Камеры Д1, мм	Наружный диаметр труб, мм	ИУ	Число ходов по трубам	ИУ
800	500	20	104	2	80-586
800	500	25	-
1000	600	20	155
1000	600	25	-
1200	700	20	226
1200	700	25	-
1400	800	20	295
1400	800	25	-
1600	900	20	389
1600	900	25	-
1800	1000	20	490	2
	1000	25	-	2
	1000	20	-	4
	1000	25	-	4
	1100	20	605	2
	1100	25	-	2
	1100	20	-	4
	1100	25	-	4
2000	1200	20	733	2
	1200	25	-	2
	1200	20	-	4
	1200	25	-	4

Масса аппаратов типа ИУ

Внутренний диаметр кожуха Дв, мм	Внутренний диаметр распределительной камеры Д1, мм	Давление в кожухе, Ру, МПа	Давление в трубах, Ру, МПа	Число ходов по трубам	Масса аппаратов, кг
					Для типа ИУ
					Трубы Ø20х2,0
					СТ10, Ст20, 08Х18Н10Т, 12Х18Н10Т 10Х17Н13М2Т
800	500***	1,6 2,5	1,6; 4,0	2	3660 4040
1000	600***	1,6 2,5	2,5		5000 5050
1200	700***	1,6 2,5			6750 7260
1400	800	1,6 2,5			9290 9980
1600	900	1,6 2,5			10430 12150
1800	1000	1,6 2,5			14210 15730
	1000	1,6 2,5		4	-
	1100	1,6 2,5		2	15200 16090
	1100	1,6 2,5		4	-
2000	1200	1,0 1,6 2,5	1,6	2	17510 18480 20100
2000	1200	1,0 1,6 2,5	1,6	4	-

* Размеры для справок
** Фланцы на штуцерах следует применять на Ру 1,6 МПа.
*** Допускается изготавливать распределительные камеры из труб диаметром 530, 630, 720 мм
