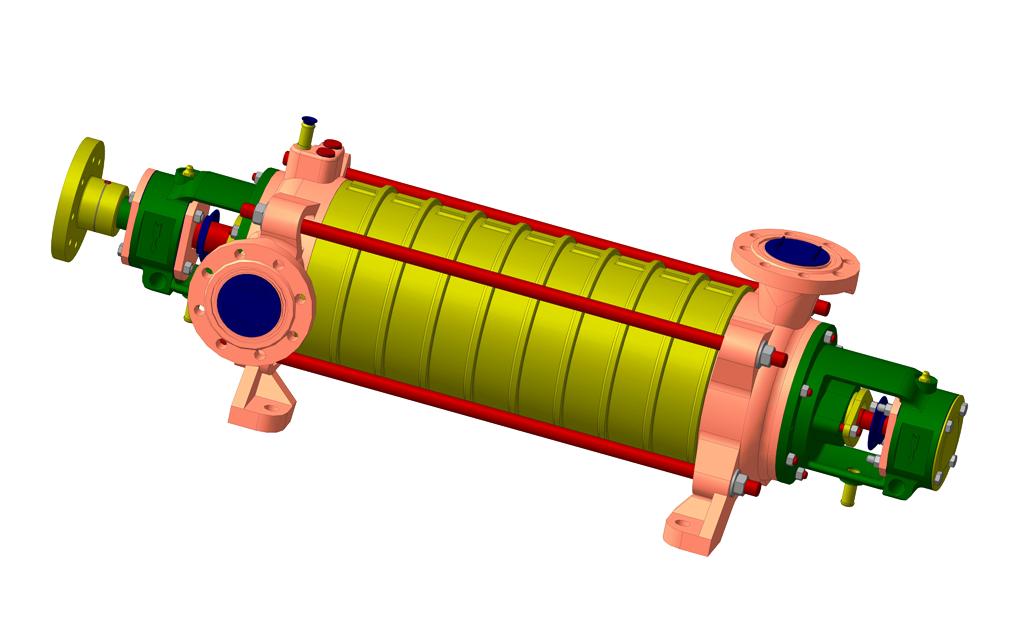

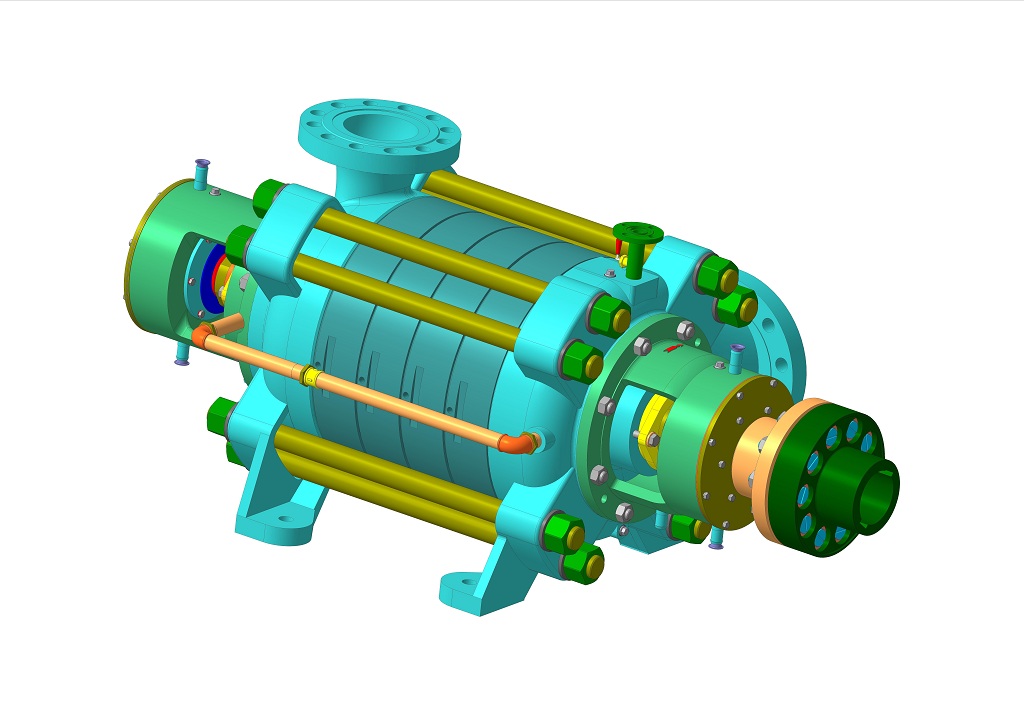

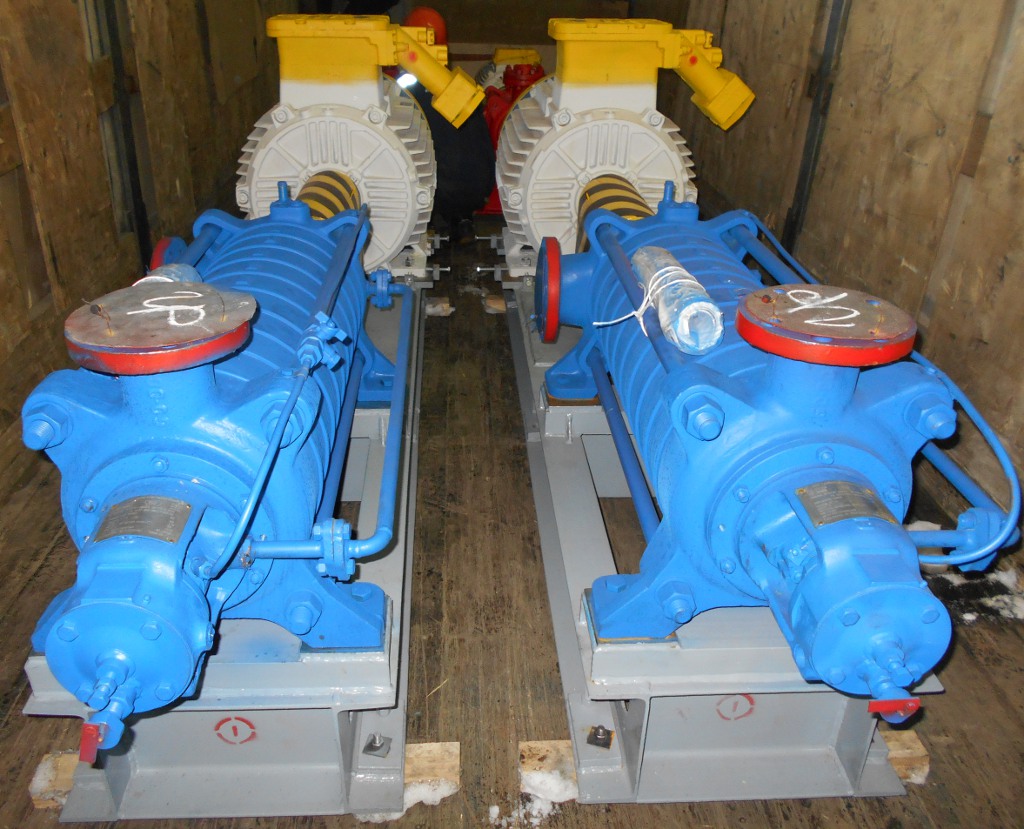

ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 60-66…330
ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 60-66…330
ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 60-66…330
ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 60-66…330
ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 60-66…330
ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 60-66…330
ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 60-66…330
Описание
Максимально допустимое давление на входе в насос ЦНС не более 0,3 МПа (3 кг/см2).
Минимально допустимое давление на входе в насос ЦНСГ не менее 0,1 МПа (1 кг/см2), максимально допустимое не более 0,3 МПа (3 кг/см2).
Давление на входе в насос ЦНСМ в зависимости от температуры масла должно находиться в пределах от 0,015 до 0,06 МПа (0,15- 0,6 кг/см2).
Давление на входе в насос ЦНСн должно находиться в пределах от 0,05 до 0,3 МПа (0,5-3 кг/см2).
Полные характеристики
Технические характеристики
Обозначение типоразмера агрегата Число ступеней насоса Тип насоса Комплектующий электродвигатель Частота вращения синхронная эл.двигателя, с-1, (об/мин) Подача номинальная, м3/с (м3/ч) Напор, м Допускаемый кавитационный запас, м, не более Масса насоса, кг, не более Масса агрегата, кг, не более
тип мощность, кВт Номинальное напряжение, В
ЦНСА (ЦНСГА) 60-66 2 ЦНС (ЦНСГ) 60-66 АИР180S2; ВА180S2 22 220/380 50 (3000) 0,017 (60) 66 4,5 226 450
490
ЦНСА (ЦНСГА) 60-99 3 ЦНС (ЦНСГ) 60-99 АИР180M2; ВА180M2 30 220/380 50 (3000) 0,017 (60) 99 4,5 263 490
530
ЦНСА (ЦНСГА) 60-132 4 ЦНС (ЦНСГ) 60-132 5А200L2; ВА200L2 45 220/380 50 (3000) 0,017 (60) 132 4,5 309 590
640
ЦНСА (ЦНСГА) 60-165 5 ЦНС (ЦНСГ) 60-165 5А225М2; АИМ225М2 55 220/380 50 (3000) 0,017 (60) 165 4,5 345 705
780
ЦНСА (ЦНСГА) 60-198 6 ЦНС (ЦНСГ) 60-198 5А225М2; АИМ225М2 55 220/380 50 (3000) 0,017 (60) 198 4,5 381 730
805
ЦНСА (ЦНСГА) 60-231 7 ЦНС (ЦНСГ) 60-231 5АМ250S2; 2В250S2 75 220/380 50 (3000) 0,017 (60) 231 4,5 420 910
1080
ЦНСА (ЦНСГА) 60-264 8 ЦНС (ЦНСГ) 60-264 5АМ250S2; 2В250S2 75 220/380 50 (3000) 0,017 (60) 264 4,5 462 935
1100
ЦНСА (ЦНСГА) 60-297 9 ЦНС (ЦНСГ) 60-297 5АМ250S2; 2В250S2 75 220/380 50 (3000) 0,017 (60) 297 4,5 499 960
1130
ЦНСА (ЦНСГА) 60-330 10 ЦНС (ЦНСГ) 60-330 5АМ280S2; 2В280S2 110
110		 220/380 380 50 (3000) 0,017 (60) 330 4,5 546 1300
1440
ЦНСМА 60-66 2 ЦНСМ 60-66 АИР180М2; ВА180М2 30 220/380 50 (3000) 0,017 (60) 66 4,5 226 465
485
ЦНСМА 60-99 3 ЦНСМ 60-99 5А200L2; ВА200L2 45 220/380 50 (3000) 0,017 (60) 99 4,5 263 565
620
ЦНСМА 60-132 4 ЦНСМ 60-132 5А225М2; АИМ225М2 55 220/380 50 (3000) 0,017 (60) 132 4,5 309 675
750
ЦНСМА 60-165 5 ЦНСМ 60-165 5АМ250S2; 2В250S2 75 220/380 50 (3000) 0,017 (60) 165 4,5 345 855
1020
ЦНСМА 60-198 6 ЦНСМ 60-198 5АМ250S2; 2В250S2 75 220/380 50 (3000) 0,017 (60) 198 4,5 381 880
1045
ЦНСМА 60-231 7 ЦНСМ 60-231 5АМ280S2; 2В280S2 110
110		 220/380 380 50 (3000) 0,017 (60) 231 4,5 420 1060
1190
ЦНСМА 60-264 8 ЦНСМ 60-264 5АМ280S2; 2В280S2 110
110		 220/380 380 50 (3000) 0,017 (60) 264 4,5 462 1140
1280
ЦНСМА 60-297 9 ЦНСМ 60-297 5АМ280M2; ВАО2-280S2 132
132		 220/380 380 50 (3000) 0,017 (60) 297 4,5 499 1330
1580
ЦНСМА 60-330 10 ЦНСМ 60-330 5АМ280M2; ВАО2-280S2 132
132		 220/380
380		 50 (3000) 0,017 (60) 330 4,5 546 1360
1610
ЦНСАн 60-66 2 ЦНСн 60-66 ВА180М2 30 220/380 50 (3000) 0,017 (60) 66 4,5 230 485
ЦНСАн 60-99 3 ЦНСн 60-99 ВА200L2 45 220/380 50 (3000) 0,017 (60) 99 4,5 270 620
ЦНСАн 60-132 4 ЦНСн 60-132 АИМ225М2 55 220/380 50 (3000) 0,017 (60) 132 4,5 315 750
ЦНСАн 60-165 5 ЦНСн 60-165 2В250S2 75 220/380 50 (3000) 0,017 (60) 165 4,5 350 1020
ЦНСАн 60-198 6 ЦНСн 60-198 2В250S2 75 220/380 50 (3000) 0,017 (60) 198 4,5 390 1045
ЦНСАн 60-231 7 ЦНСн 60-231 2В280S2 110 380 50 (3000) 0,017 (60) 231 4,5 430 1190
ЦНСАн 60-264 8 ЦНСн 60-264 2В280S2 110 380 50 (3000) 0,017 (60) 264 4,5 470 1280
ЦНСАн 60-297 9 ЦНСн 60-297 ВАО2-280S2 132 380 50 (3000) 0,017 (60) 297 4,5 510 1580
ЦНСАн 60-330 10 ЦНСн 60-330 ВАО2-280S2 132 380 50 (3000) 0,017 (60) 330 4,5 555 1610
Примечание:
  • Технические данные агрегатов ЦНСАт, ЦНСГАт, ЦНСМАт, ЦНСАнт соответствуют техническим данным насосов ЦНСА, ЦНСГА, ЦНСМА, ЦНСАн:
  • Масса агрегатов ЦНСАт, ЦНСГАт, ЦНСМАт, ЦНСАнт соответствуют размерам и массе агрегатов ЦНСА, ЦНСГА, ЦНСМА, ЦНСАн:
  • Показатели насосов указанных для воды с температурой 25°С, кинематической вязкостью 1∙10-6 м2/с (1 сСт), плотность - 997 кг/см3, при барометрическом давлении 1013 гПа (760мм.рт.ст.).
Габаритные и присоединительные размеры электронасосных агрегатов типа ЦНСА (ЦНСГА, ЦНСМА, ЦНСАн) 60-66…330
Обозначение агрегата Марка и мощность комплектующих электродвигателей Рисунок Размеры, мм, не более
L1 L2 L3 В1 H1 H2 L B H
с сальниковым уплотнением с торцовым уплотнением
ЦНСА (ЦНСГА) 60-66 АИР180S2, 22 кВт; ВА180S2, 22 кВт а) 1200 680 180 430 660 390 1510
1570		 1580
1640		 520 680
750
ЦНСА (ЦНСГА) 60-99 АИР180M2, 30 кВт;
ВА180M2, 30 кВт		 а) 1250 730 210 430 660 390 1640
1690		 1710
1760		 520 680
750
ЦНСА (ЦНСГА) 60-132 5А200L2, 45 кВт;
ВА200L2, 45 кВт		 а) 1350 830 225 430 647 377 1820
1850		 1890
1920		 520 690
750
ЦНСА (ЦНСГА) 60-165 5А225М2, 55 кВт;
АИМ225М2, 55 кВт		 а) 1500 980 185 430 662 392 1960
1990		 2030
2060		 520
660		 730
790
ЦНСА (ЦНСГА) 60-198 5А225М2, 55 кВт;
АИМ225М2, 55 кВт		 а) 1550 1030 215 430 662 392 2040
2070		 2110
2140		 520
660		 730
790
ЦНСА (ЦНСГА) 60-231 5АМ250S2, 75 кВт; 2В250S2, 75 кВт а) 1750 1230 185 430 675 405 2220 2320 2290 2390 545 800 810
ЦНСА (ЦНСГА) 60-264 5АМ250S2, 75 кВт; 2В250S2, 75 кВт а) 1800 1280 215 430 675 405 2300 2400 2370 2470 545 800 810
ЦНСА (ЦНСГА) 60-297 5АМ250S2, 75 кВт; 2В250S2, 75 кВт а) 1900 1380 195 430 675 405 2380 2480 2450 2550 545 800 810
ЦНСА (ЦНСГА) 60-330 5АМ280S2, 110 кВт; 2В280S2, 110 кВт б) 2100 1580 195 457 800 530 2600 2630 2670 2700 620 880 930
ЦНСМА 60-66 АИР180М2, 30 кВт; ВА180М2, 30 кВт а) 1200 680 180 430 660 390 1560 1610 1630 1680 520 680 750
ЦНСМА 60-99 5А200L2, 45 кВт;
ВА200L2, 45 кВт		 а) 1300 780 195 430 646 376 1740
1770		 1810
1840		 520 690
750
ЦНСМА 60-132 5А225М2, 55 кВт;
АИМ225М2, 55 кВт		 а) 1400 880 205 430 662 392 1880
1910		 1950
1980		 520
660		 730
790
ЦНСМА 60-165 5АМ250S2, 75 кВт;
2В250S2, 75 кВт		 а) 1600 1080 170 430 675 405 2060 2130 545
800		 810
ЦНСМА 60-198 5АМ250S2, 75 кВт;
2В250S2, 75 кВт		 а) 1650 1130 200 430 675 405 2140 2210 545
800		 810
ЦНСМА 60-231 5АМ280S2, 110 кВт;
2В280S2, 110 кВт		 а) 1850 1330 195 457 800 530 2360 2430 620
880		 970
ЦНСМА 60-264 5АМ280S2, 110 кВт;
2В280S2, 110 кВт		 а) 1950 1430 195 457 800 530 2440 2510 620
880		 970
ЦНСМА 60-297 5АМ280M2, 132 кВт;
ВАО2-280S2, 132 кВт		 а) 2000 1480 195 457 800 530 2520
2680		 2590
2750		 620
950		 970
950
ЦНСМА 60-330 5АМ280M2, 132 кВт;
ВАО2-280S2, 132 кВт		 б) 2100 1580 195 457 800 530 2600
2760		 2670
2830		 620
950		 970
950
ЦНСАн 60-66 ВА180М2, 30 кВт а) 1200 680 180 430 660 390 1670 1670 520 750
ЦНСАн 60-99 ВА200L2, 45 кВт а) 1300 780 195 430 646 376 1825 1825 520 750
ЦНСАн 60-132 АИМ225М2, 55 кВт а) 1400 880 205 430 662 392 2115 2115 660 790
ЦНСАн 60-165 2В250S2, 75 кВт а) 1600 1080 170 430 675 405 2220 2220 800 810
ЦНСАн 60-198 2В250S2, 75 кВт а) 1650 1130 200 430 675 405 2300 2300 800 810
ЦНСАн 60-231 2В280S2, 110 кВт б) 1850 1330 195 457 800 530 2450 2450 880 970
ЦНСАн 60-264 2В280S2, 110 кВт б) 1950 1430 195 457 800 530 2525 2525 880 970
ЦНСАн 60-297 ВАО2-280S2, 132 кВт б) 2000 1480 195 457 800 530 2725 2725 950 950
ЦНСАн 60-330 ВАО2-280S2, 132 кВт б) 2100 1580 195 457 800 530 2810 2810 950 950
