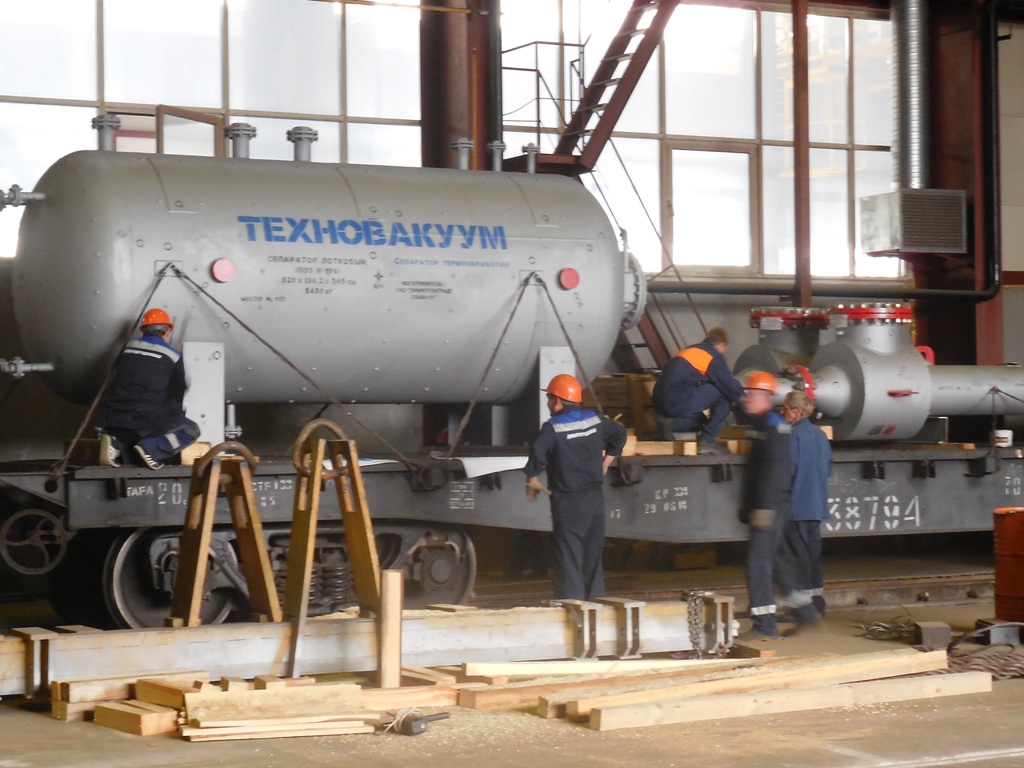

Сепараторы нефтегазовые предназначены для дегазации непенистой нефти и очистки попутного газа, применяемые в установках сбора и подготовки продукции нефтяных месторождений для эксплуатации в макроклиматических районах II5 и II4 по ГОСТ 16350 в условиях умеренного холодного климата по ГОСТ 15150 с температурой воздуха при эксплуатации:

• для умеренного климата - от плюс 40°С до минус 40°С;
• для умеренно-холодного климата - от плюс 40°С до минус 60°С;

Сепараторы предназначены для эксплуатации в районах с сейсмичностью до 6 баллов включительно по двенадцатибалльной шкале.
Климатическое исполнение сепараторов У и УХЛ категории размещения 1 по ГОСТ 15150 с установкой на открытом воздухе.

По конструкции сепараторы подразделяются на следующие типы:

• Тип I - применяются в компоновке с узлами предварительного отбора газа (депульсаторами);
• Тип I-II - применяются в компоновке с узлами предварительного отбора газа, с пеногасящей насадкой;
• Тип II - применяются без узлов предварительного отбора газа;
• Тип II-II - применяются без узлов предварительного отбора газа, с пеногасящей насадкой.

В зависимости от условий работы сепараторы изготавливаются с термообработкой и без термообработки, с устройствами и без устройств для крепления теплоизоляции.
При заказе сепаратора с термообработкой заказчик должен представить схему расположения накладок для крепления площадок обслуживания.
Уплотнительная поверхность фланца штуцеров оговаривается при заказе сепараторов.
По требованию заказчика и согласованию с проектной организацией разрешается изменение конструкции сепаратора в части установки дополнительных внутренних устройств и изменения расположения штуцеров под конкретный технологический процесс.

Структурная схема условного обозначения сепаратора

Материальное исполнение аппарата

Наименование сборочных единиц и деталей	Исполнение по материалам
	1	2
	Средняя температура наиболее холодной пятидневки,° С
	до минус 40	до минус 60
	Марка материала, обозначение стандарта
Корпус, днища, опорные листы	Сталь 16ГС-6 ГОСТ 5520	Сталь 09Г2С-8 ГОСТ 5520
Опоры	ст.3пс4 ГОСТ 14637	Сталь 09Г2С-8 ГОСТ 5520
Фланцы	Сталь 20 ГОСТ 1050 Группа IV ГОСТ 8479	Сталь 09Г2С ГОСТ 19281 Сталь 10Г2 ГОСТ 4543 Группа IV ГОСТ 8479
Патрубки	Сталь 16ГС-6 ГОСТ 5520 Сталь 20 ГОСТ 1050 Группы В ГОСТ8731 Группы А,Б ГОСТ 550	Сталь 09Г2С-8 Сталь 10Г2 ГОСТ 4543 Группы В ГОСТ873 1 Группы А,Б ГОСТ 550
Заглушки	Сталь 16ГС-6 ГОСТ 5520	Сталь 09Г2С-8 ГОСТ 5520
Прокладки штуцеров, люков	Паронит по ГОСТ 481, спирально-навитые по ОСТ 26, 260, 454, бометаллические
Прокладки внутренних стройств	Паронит по ГОСТ 481, асбест
Каплеуловитель струнного типа	Сталь 16ГС-6 . ГОСТ 5520	Сталь 09Г2С-8 ГОСТ 5520
Пеногасящая насадка	Сталь 09Г2С-8 ГОСТ 5520 Сталь 08Х13-МЗа ГОСТ 5582
Вертикальные перегородки	СтЗпс4 ГОСТ 14637 Лист ПВ 510 ТУ 36.26.1 1-5-89
Детали и сборочные единицы	СтЗпс4 ГОСТ 14637	Сталь 09Г2С-8 ГОСТ 5520
Штуцеров, люка	Сталь 35 ГОСТ 1050 Сталь 35Х ГОСТ 4543 ОСТ 26-2043	Сталь 20ХНЗА,35Х ГОСТ 4543 ОСТ 26-2043
	Сталь 25, Сталь 35 ГОСТ 10580 ОСТ 26-2043	Сталь 20ХНЗА,35Х 10Г2.35Х ГОСТ 4543 ОСТ 26-2043
Внутренних устройств	Сталь 35 ГОСТ 1050, Сталь 35Х ГОСТ 4543	Сталь 10Г2 ГОСТ 4543
	Сталь 20, 25, 35 ГОСТ 1050	Сталь 10Г2 ГОСТ 4543

Допускается применение других марок сталей с пределами применения по ОСТ 26-291-94.
Выбор марки паронита, материала наполнителя спирально-навитых прокладок, материала оболочек асбометаллических прокладок производится в зависимости от условий эксплуатации (рабочая среда, расчётное давление, температура).
Минимальная допустимая температура стенки сепаратора, находящегося под давлением: для исполнения 1 - минус 30° С для исполнения 2 - минус 60° С.
Крепёжные детали из стали 35Х для материального исполнения 2 должны быть испытаны на ударный изгиб на образцах с острым надрезом при температуре минус 60°С. Значение ударной вязкости на всех образцах должно быть не менее 30 Дж/см² (3 кгс*м/см²). Объём испытаний - по ГОСТ 20700.

Основные параметры

Параметры	Внутренний диаметр, мм	Объёмная производительность
		по нефти, м3/ч	по газу, м3/ч
НГС 0,6 (0,4)- 1200	1200	20+100	20700
НГС 1,0 (0,8)- 1200	1200	20+100	23300
НГС 1,6 (1,4)- 1200	1200	20+100	31400
НГС 2,5 (2,2)-1200	1200	20+100	39000
НГС 4,0 (3,6)-1200	1200	20+100	55000
НГС 6,3 (5,7)-1200	1200	20+100	74900
НГС 0,6 (0,4)- 1600	1600	45+225	41400
НГС 1,0 (0,8)- 1600	1600	45+225	46700
НГС 1,6 (1,4)- 1600	1600	45+225	62900
НГС 2,5 (2,2)- 1600	1600	45+225	78000
НГС 4,0(3,6)- 1600	1600	45+225	110000
НГС 6,3 (5,7)- 1600	1600	45+225	149500
НГС 0,6 (0,4)- 2000	2000	86+430	62200
НГС 1,0 (0,8)- 2000	2000	86+430	70000
НГС 1,6 (1,4)- 2000	2000	86+430	94400
НГС 2,5 (2,2)- 2000	2000	86+430	117200
НГС 4,0 (3,6)- 2000	2000	86+430	165000
НГС 6,3 (5,7)- 2000	2000	86+430	224800
НГС 0,6 (0,4)- 2400	2400	160+800	82900
НГС 1,0 (0,8)- 2400	2400	160+800	93500
НГС 1,6 (1,4)- 2400	2400	160+800	125500
НГС 2,5 (2,2)- 2400	2400	160+800	156300
НГС 4,0 (3,6)- 2400	2400	160+800	220000
НГС 0,6 (0,4)- 3000	3000	300+1500	124000
НГС 1,0 (0,8)- 3000	3000	300+1500	140000
НГС 1,6 (1,4)- 3000	3000	300+1500	188000
НГС 2,5 (2,2)- 3000	3000	300+1500	234000
НГС 4,0 (3,6)- 3000	3000	300+1500	33000
НГС 0,6 (0,4)- 3400	3400	450+2250	165000
НГС 1,0 (0,8)- 3400	3400	450+2250	187000
НГС 1,6 (1,4)- 3400	3400	450+2250	251000
НГС 2,5 (2,2)- 3400	3400	450+2250	312000
НГС 4,0 (3,6)- 3400	3400	450+2250	440000
